设备监控与运维管理系统

1. 项目背景与目标

随着物联网与数字化技术的快速发展，传统设备管理模式已难以适应规模化、精细化、高效化的运维需求。本项目旨在构建一套集“设备实时监控、智能预警、运维流程标准化、数据分析与决策支持”于一体的综合管理系统，实现对设备全生命周期的数字化管理，提升运维效率、降低运维成本、保障设备稳定运行，并支持管理决策的科学化。

2. 系统总体设计

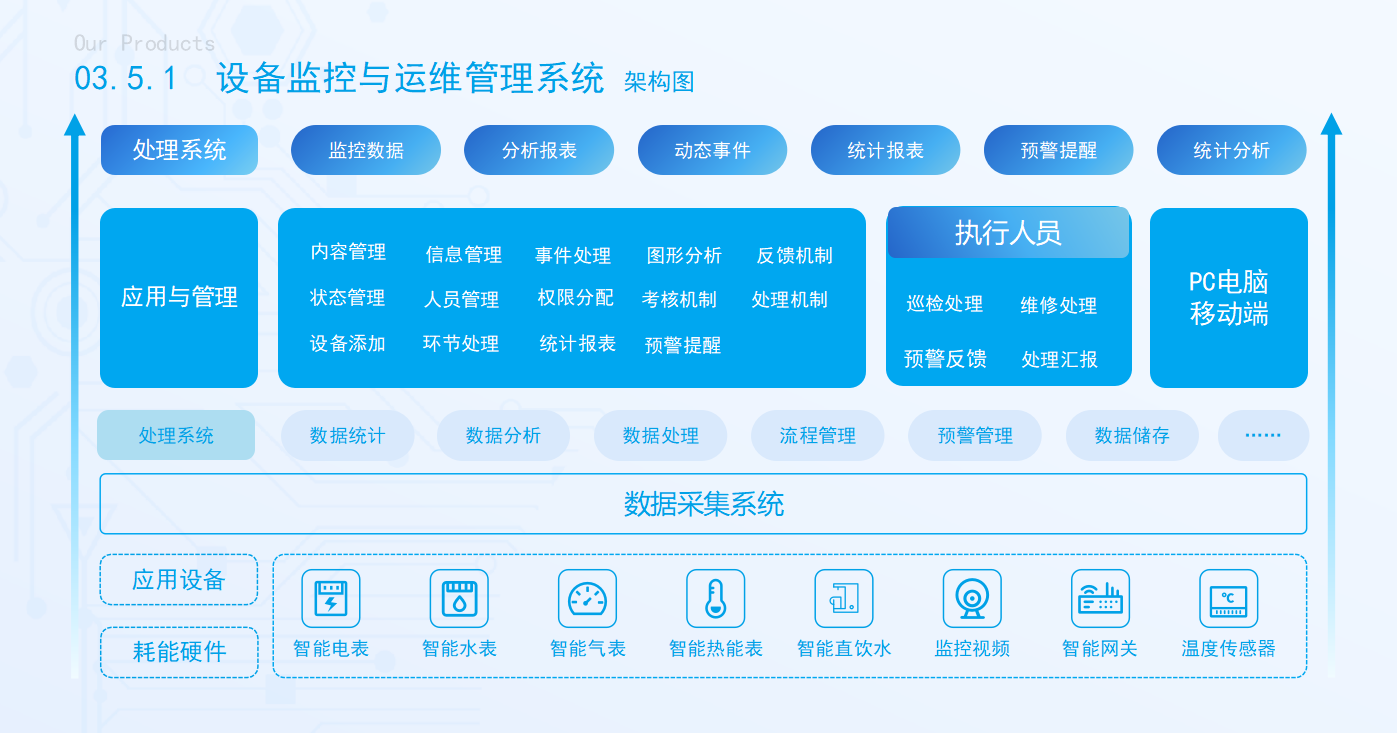

2.1 系统架构

系统采用“云-边-端”三层架构：

端层：各类传感器、智能终端、PLC等数据采集设备。

边缘层：边缘网关负责数据初步处理、协议转换与本地存储。

云平台层：中心服务器负责数据汇聚、分析、存储与业务应用。

2.2 技术栈

后端：Java/Python + Spring Cloud/Django，微服务架构

前端：Vue.js/React + ECharts

数据库：MySQL（业务数据），时序数据库（如InfluxDB，用于监测数据）

消息队列：Kafka/RabbitMQ，用于数据异步处理

物联网协议：MQTT/Modbus/OPC UA

部署：Docker + Kubernetes，支持公有云/私有化部署

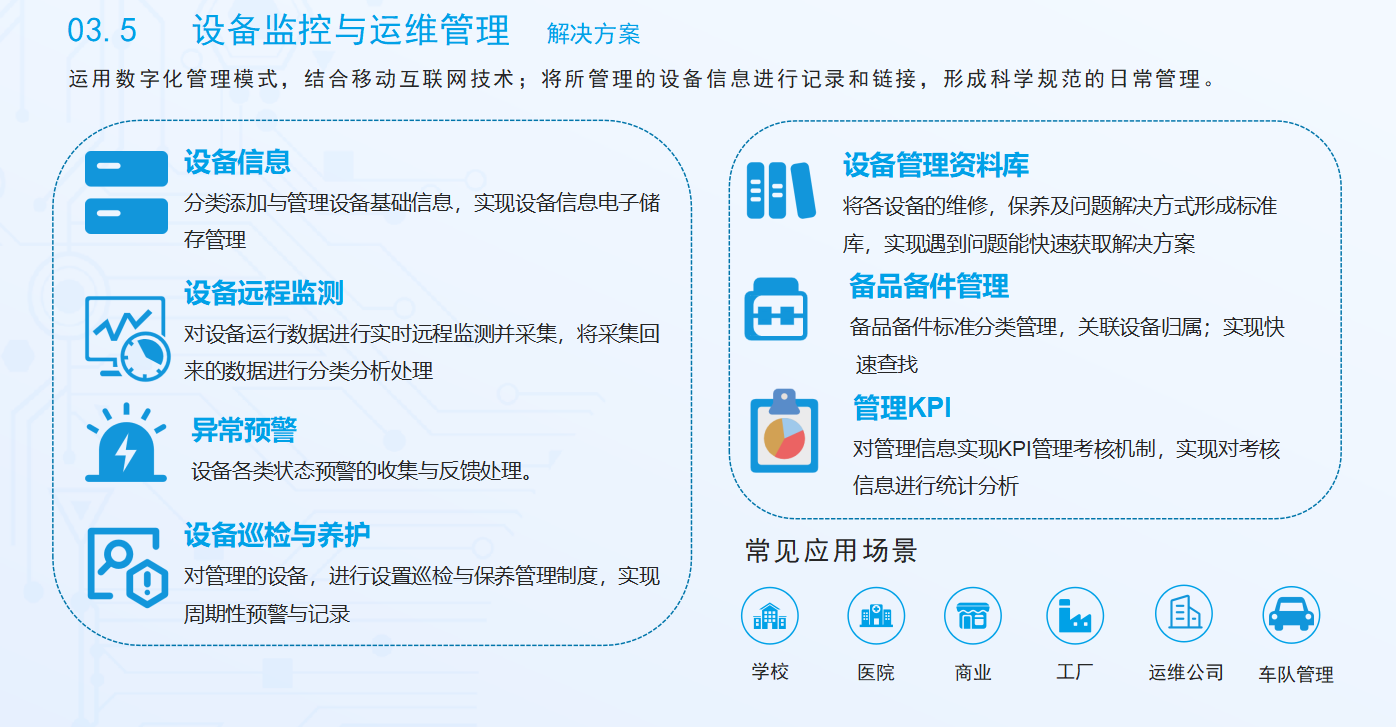

3. 核心功能模块详细设计

3.1 设备信息管理

设备档案电子化：支持批量导入/手动添加设备，信息包括设备名称、型号、编号、供应商、安装位置、技术参数、图片、文档等。

分类与标签管理：支持自定义设备分类树（如按区域、功能、重要性分级），支持标签标记，便于筛选与检索。

生命周期追踪：记录设备从入库、安装、运行、维护到报废的全过程。

3.2 设备远程监测

多源数据采集：支持从传感器、SCADA系统、设备接口等多种方式采集温度、压力、振动、电流、运行状态等实时数据。

数据可视化：通过曲线、图表、平面图、3D模型等形式展示设备实时状态与历史趋势。

阈值监控：用户可自定义各项参数的正常范围，系统实时比对并标记异常数据。

3.3 异常预警与告警

多级预警机制：设置提醒、警告、严重三级告警，通过界面弹窗、短信、微信、邮件等多渠道推送。

智能诊断辅助：结合历史数据与规则引擎，初步提示可能故障原因。

告警闭环管理：告警生成 → 指派处理 → 处理反馈 → 确认关闭，全程可追溯。

3.4 设备巡检与养护

计划制定：支持按时间、运行时长、事件触发等方式制定巡检与保养计划。

移动化巡检：通过APP/小程序生成巡检任务，支持NFC、二维码打卡，表单填写，照片上传。

保养提醒与记录：自动提醒保养任务，记录保养内容、耗材、人员、时间，生成保养报告。

3.5 设备管理知识库

故障库：积累常见故障现象、原因、解决方案，支持关键词检索与智能推荐。

维修案例库：记录历史维修详细过程，包括诊断步骤、更换零件、维修方法。

文档中心：存储设备手册、操作规程、安全指南等，支持在线预览与下载。

3.6 备品备件管理

库存管理：记录备件名称、规格、库存数量、最低库存预警、存放位置。

关联设备：备件与设备关联，便于快速查询某设备所需备件及库存情况。

领用与采购流程：在线申领导致库存自动更新，库存不足时触发采购申请流程。

3.7 管理KPI与统计分析

考核指标定义：如设备完好率、故障停机时间、巡检完成率、维修响应时长、备件周转率等。

多维统计报表：按部门、人员、设备类型、时间周期进行绩效统计与分析。

数据驾驶舱：为管理层提供综合看板，直观展示核心运维指标与趋势。

4. 系统结构细化

4.1 处理系统层

监控数据引擎：实时流数据处理与持久化。

分析报表引擎：基于历史数据的统计、对比、趋势分析报告自动生成。

动态事件处理器：负责告警生成、事件分发与流程驱动。

预警提醒中心：统一管理所有预警规则与通知策略。

4.2 应用与管理层

内容管理：知识库、文档、通知公告的管理。

工作流引擎：驱动巡检、保养、维修、采购等业务流程。

图形分析工具：提供丰富的图表组件，支持自定义分析。

权限管理系统：基于角色（RBAC）的精细权限控制，覆盖菜单、数据、操作级别。

状态管理器：统一管理设备、任务、订单等各种业务对象状态。

5. 多端应用设计

5.1 PC管理后台

核心管理界面：供管理员、工程师使用，功能最全面，用于复杂配置、数据分析、报表导出。

5.2 手机APP

主要移动工作台：面向巡检、维修人员，侧重任务接收、现场打卡、数据录入、故障上报、消息接收。

5.3 微信小程序

轻量级应用：面向管理者或临时查看，用于接收关键告警、审批流程、查看简易报表和设备状态。

6. 数据采集与处理方案

6.1 采集方式

直接接入：支持Modbus TCP/RTU, OPC UA/DA, BACnet等工业协议。

网关转换：通过物联网网关将各类非标协议转换为标准MQTT/HTTP上报。

手动录入：提供移动端和PC端表单，用于补充非自动采集的数据。

6.2 数据处理流程

1.数据清洗：过滤无效、重复数据，进行格式标准化。

2.数据归一化：将不同来源、单位的数据转换为统一量纲。

3.边缘计算：在网关层进行初步计算（如均值、超限判断），减轻云端压力。

4.云端存储与分析：清洗后数据存入时序库和关系库，供实时展示与深度分析。

7. 应用场景深化

学校：重点监控实验室设备、空调、安防设施，保障教学安全。

医院：对医疗设备（MRI、CT）、生命支持系统、洁净空调进行24小时监测，确保医疗安全。

商业综合体：管理电梯、中央空调、给排水、消防系统，提升能效与客户体验。

工厂：实现生产设备预测性维护，减少非计划停机，保障连续生产。

运维服务公司：作为对外服务的标准化工具，提升客户管理能见度与服务效率。

车队管理：监控车辆位置、油耗、发动机状态，规划保养，保障行车安全。

本方案旨在构建一个“开放、智能、高效”的设备运维管理生态系统，不仅满足当前监控与管理的刚性需求，更为未来的预测性维护和人工智能深度应用预留了充分的数据基础与扩展空间。

（注：本方案为通用性描述，具体实施时需根据用户单位实际业务需求、预算及现有基础设施情况进行详细调研与定制化设计。）
